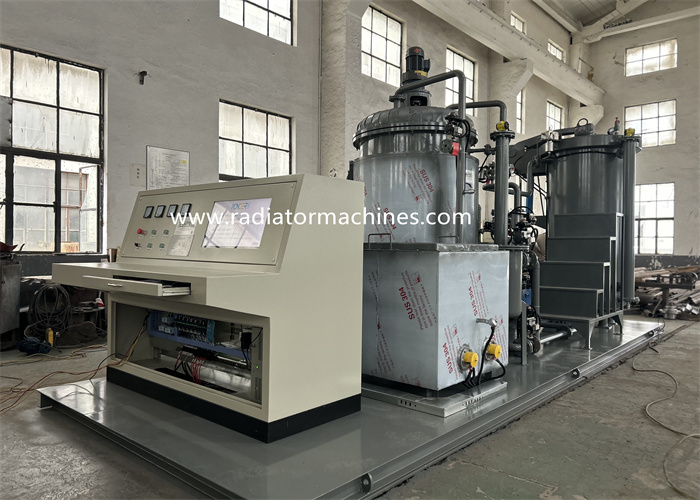

I. Industriebezogen: Kritische Anforderungen an die VPI-Technologie in industriellen Hochspannungsmotoren und -transformatoren Bei der Herstellung und Nachfertigung von Hochspannungsmotoren, speziellen explosionssicheren Motoren und großen KrafttransformatorenDie Isolierung von Wicklungen ist ein entscheidender Prozess für die dielektrische Lebensdauer der Ausrüstung., mechanische Integrität und WärmeabbauBei traditionellen atmosphärischen Eintauchverfahren entstehen oft mikroskopische Luftlücken und Leeren tief in den mehrschichtigen Spulen.Diese Restluftbeutel sind sehr anfällig für Teilentladungen (PD)., was die Isolierung exponentiell beschleunigt. Das Verfahren der Vakuumdruckimpregnierung (VPI) stellt den weltweiten Maßstab für die Lösung dieses Engpässes darDurch die Absaugung von Luft und Feuchtigkeit unter tiefen Vakuumbedingungen wird das Isolierharz durch dynamischen Differenzdruck eingeführt, um die Werkstücke vollständig zu tauchen.Anschließend wird ein positiver Druck (typischerweise bis zu + 0,6 MPa) ausgeübt, der das Harz zwingt, jede Mikrokrecke der Wicklungen dicht zu durchdringen.Dies optimiert die dielektrische Leistung erheblich und stärkt die Wickelwiderstandsfähigkeit gegen Feuchtigkeit, Schimmel und mechanische Stoßbelastung erheblich.. Mit spezialisierter Zertifizierung für Druckbehälter und umfassender Elektro-Flüssigkeitssteuerung,WONDERY lieferte erfolgreich ein Exportstandard-Schwerlast-VPI-System an POWER WAVES ELECTROMECHANICAL CONT. LLC, ein führender elektromechanischer Bauunternehmer in den VAE, überwinden ihre technischen Einschränkungen bei der groß angelegten Isolierung von MotorenDie technischen Spezifikationen und Vorschläge für dieses Projekt sind aus dem Dokument mit dem Namen "260602VPI1500-2000 Semi-Auto Vacuum Impregnation Equipment System.docx" abgeleitet. II. Technische Lösungen und parameterisierte Beweise 1. 1,5 m vertikaler Schwerlast-Imprägnierbehälter (VPI-Tank) Um die vertikalen Lade- und Entladeprofile großer Hochspannungsmotorstatoren und -transformatoren zu erleichtern, entwickelte WONDERY ein hochintegres vertikales Gefäß: Kerndimensionen und Materialwissenschaften: Die Hauptkammer verfügt über ein verbessertes Wirkungsvolumen von $ Phi1500 mal 3000$,mit einer Breite von mehr als 20 mm,Der Behälterkopf ist aus 16MnR-Kesselplatte geschmiedet, die Hülle aus Druckbehälter-spezifischem Q345-R-Stahl und die schweren Flansche aus 16MnR-geschmiedeten Komponenten.Streng nach den Normen GB150-1998 für Stahldruckbehälter. Extreme Druck & Safety Interlocking: Der nominale positive Arbeitsdruck erreicht $+0,6{ MPa}$ (vollständig einstellbar) unter Verwendung von gefilterter trockener Luft, die vom Benutzer geliefert wirdDie Grenzvakuumtiefe erreicht eine ultra-niedrige $ 100Das Schiff ist serienmäßig mit einem Überdruck-Audiovisuellen Alarm und mechanischen Druckentlastungs-Sicherheitsventilen ausgestattet, begleitet von zertifizierten radiographischen und Schweißprüfbescheinigungen.. Hydraulische Zähne falsch ausgerichtet Verriegelungsanlage: Die Tankhülle verwendet eine fortschrittliche oberen und unteren Zähne falsch ausgerichtet Flansch SperrmechanismusDie gesamte Öffnungs-, Schließ- und Schließfolge wird von einer 12 MPa schweren Hydraulikstation mit berührungslosen Näherungsschaltern angetrieben.Die primäre Dichtung verfügt über einen Luftfüllring aus Silikonkautschuk, der eine Leckagefreiheit unter harten zyklischen Verschiebungen zwischen Vakuum und Druck gewährleistet.. 2. Großkapazität Resin-Speicher & dynamische Temperatur-Kühlzentrum Isolierharze (z. B. Epoxide oder Polyester) sind sehr temperaturempfindlich und müssen bei Leerlauf ständig bei niedrigen Temperaturen gerührt werden, um eine vorzeitige exotherme Polymerisation zu verhindern.WONDERY hat ein intelligentes Speichersystem konfiguriert, um dies zu verwalten: Homogener Rührbehälter: Das Harzspeichersystem wird auf einen $Phi1800 mal 2000 mm$-Tank erweitert, um den Materialumsatz der tieferen Hauptkammer effizient zu entsprechenEs ist mit einem mehrschichtigen Paddel-Rührgerät ausgestattet, das durch eine industrielle Motorengang-Anlage angetrieben wird.Aufrechterhaltung eines präzisen Drehzahlbereichs von 25 bis 36 Rpm, um tote Zonen zu beseitigen und eine gleichmäßige Harzviskosität zu gewährleisten. 100 mm Thermal Barrier Jacket: Das Schiff ist von außen stark in eine 100 $ hohe Dichte Isolationsschicht geschützt durch Edelstahl Rüstung gewickeltDas innere Behälter beinhaltet eine Kühlweste, die mit digitalen Temperaturtransmittern für eine konstante Temperaturüberwachung integriert ist. Industrielle Kühlmaschinen: Das System ist mit einem $15-Kühler mit hoher Kapazität verbunden, der eine Kühlleistung von $50 liefert.000text{ W/H}$ und einem Kühlwasserdurchfluss von $8text{ m}^3text{/H}$Der Kühler läuft automatisch parallel zu den Prozessanforderungen und hält das Harz innerhalb seiner sicheren flüssigen Schwelle bei niedriger Temperatur.. 3Erweiterte Doppelstufen-Vakuumpaket und industrielle Sicherheitsschlösser Zwei-Stufen-Vakuum-Array: Das System beinhaltet eine primäre 2X-70-Rotationsschieber-Vakuumpumpe, die von einem größeren ZJ-300 Roots-Bläser unterstützt wird.Erreichung einer maximalen Pumpgeschwindigkeit von $300$, um die 3000mm tiefe Kammer rasch zu evakuieren und den negativen Druck zu erreichenEin schwerer Vakuumpufferbehälter ist vor den Pumpen positioniert, um verdampften Harznebel effektiv zu erfassen und die inneren Komponenten der Pumpe zu schützen. Europäische Standardelektrische Architektur: Die zentralisierte Strom- und Steuerungskonsole arbeitet auf einem lokalisierten dreiphasigen Vierdrahtnetz.mit hochwertigen Schneider-Niederspannungsschalterkomponenten- Die ausfallsichere Logik ist in das System integriert: Der hydraulische Mechanismus wird automatisch isoliert, wenn die Verriegelungszähne falsch positioniert sind.und der Hauptschutz bleibt mechanisch gesperrt, bis der gesamte innere Druck vollständig entlüftet ist, Verhinderung menschlicher Fehler. III. Internationale Konformitäts-, Liefer- und Garantietechnik Das VPI-System wurde erfolgreich in Module demontiert, die auf spezielle Flat Rack-Container mit exportierbarer Schutzverpackung fest verankert sind.und an die Einrichtung des Kunden in den VAE geliefertWONDERY stellt ein umfassendes Paket technischer Dokumentation zur Verfügung, darunter Grundlagenpläne, Radiographieberichte, komplette englische Betriebsschemata,und eine verlängerte Produktgarantie von 13 Monaten ab dem Versanddatum, um einen zuverlässigen Betrieb für regionale Ingenieurprojekte zu gewährleisten.

I. Brancheneinblick: Kritische Anforderungen an die VPI-Technologie in industriellen Hochspannungsmotoren und -transformatoren Bei der Herstellung und Wiederaufbereitung von Hochspannungsmotoren, speziellen explosionsgeschützten Motoren und großen Leistungstransformatoren ist die Isolationsbehandlung der Wicklungen ein entscheidender Prozess, der die dielektrische Lebensdauer, die mechanische Integrität und die Wärmeableitungsleistung der Ausrüstung bestimmt. Herkömmliche atmosphärische Tauchverfahren hinterlassen oft mikroskopisch kleine Luftspalte und Hohlräume tief in den mehrschichtigen Spulen. Unter elektrischen Hochspannungsfeldern sind diese verbleibenden Lufteinschlüsse sehr anfällig für Teilentladungen (TE), die den Isolationsdurchschlag exponentiell beschleunigen. Das Vakuum-Druckimprägnierungsverfahren (VPI) stellt den weltweiten Maßstab für die Lösung dieses Engpasses dar. Durch das Absaugen von Luft und Feuchtigkeit unter Tiefvakuumbedingungen wird das Isolierharz über dynamischen Differenzdruck eingebracht, um die Werkstücke vollständig zu umhüllen. Anschließend wird ein positiver Druck (typischerweise bis zu +0,6 MPa) ausgeübt, der das Harz dazu zwingt, jeden Mikrospalt der Wicklungen dicht zu durchdringen. Dadurch wird die dielektrische Leistung erheblich optimiert und die Widerstandsfähigkeit der Wicklungen gegen Feuchtigkeit, Schimmel und mechanische Stöße deutlich erhöht. Mit speziellen Zertifizierungen im Bereich der Druckbehältertechnik und umfassendem Know-how in der elektrofluidischen Steuerung lieferte WONDERY erfolgreich ein exportstandardisiertes Hochleistungs-VPI-System an POWER WAVES ELECTROMECHANICAL CONT. LLC, ein führender elektromechanischer Auftragnehmer in den Vereinigten Arabischen Emiraten, überwindet seine technischen Einschränkungen bei der Verarbeitung von Motorisolierungen in großem Maßstab. II. Technische Lösungen und parametrisierte Beweise 1. 1,5 m vertikaler Hochleistungs-Imprägniertank (VPI-Tank) – Kombination von hohem Druck und hermetischer Zuverlässigkeit Um die vertikalen Lade- und Entladeprofile großer Hochspannungsmotorstatoren und -transformatoren zu erleichtern, hat WONDERY ein hochintegriertes vertikales Gefäß entwickelt: Kernabmessungen und Materialwissenschaft: Die Hauptkammer verfügt über ein effektives Arbeitsvolumen von $Phi1500 mal 2000text{ mm}$. Der Behälterkopf ist aus 16MnR-Kesselblech geschmiedet, der Mantel ist aus druckbehälterspezifischem Q345-R-Stahl gefertigt und die schweren Flansche bestehen aus 16MnR-Schmiedekomponenten, die strikt den Standards GB150-1998 für Stahldruckbehälter entsprechen. Extremdruck- und Sicherheitsverriegelung: Der Nennüberdruck erreicht +0,6 MPa (vollständig einstellbar) unter Verwendung gefilterter, trockener Luft, die vom Benutzer bereitgestellt wird. Die Grenzvakuumtiefe erreicht einen extrem niedrigen Wert von 100 text{ Pa}$. Das Schiff ist standardmäßig mit audiovisuellen Überdruckalarmen und mechanischen Druckentlastungssicherheitsventilen ausgestattet, begleitet von zertifizierten Zertifizierungen für Röntgen- und Schweißtests. Hydraulische Verriegelungsbaugruppe für Zahnfehlausrichtung: Die Tankabdeckung nutzt einen fortschrittlichen Verriegelungsmechanismus für den oberen und unteren Zahnfehlausrichtungsflansch. Die gesamten Öffnungs-, Schließ- und Verriegelungssequenzen werden von einer Hochleistungshydraulikstation mit 12 MPa und berührungslosen Näherungsschaltern gesteuert. Die Primärdichtung verfügt über einen luftfüllenden Dichtungsring aus Silikonkautschuk, der eine leckagefreie Leistung bei starken zyklischen Wechseln zwischen Vakuum und Überdruck gewährleistet. 2. Intelligente Harzlagerung und dynamischer Temperaturkühlpunkt – Bewahrung der Langlebigkeit des Harzes Isolierharze (wie Epoxidharze oder Polyester) sind sehr temperaturempfindlich und müssen im Ruhezustand ständig bei niedriger Temperatur gerührt werden, um eine vorzeitige exotherme Polymerisation zu verhindern. Um dies zu bewältigen, hat WONDERY ein intelligentes Speichersystem konfiguriert: Homogener Rührtank: Das Harzspeichersystem verfügt über einen $Phi1600 mal 1600text{ mm}$ Tank. Es verfügt über einen Mehrschicht-Paddelrührer, der von einer industriellen Motor-Getriebe-Baugruppe angetrieben wird und einen präzisen Drehzahlbereich von 25 sim 36 U/min aufrechterhält, um tote Zonen zu beseitigen und eine gleichmäßige Harzviskosität sicherzustellen. 100-mm-Wärmedämmmantel: Die Außenseite des Behälters ist stark mit einer 100 mm dicken Isolationsschicht hoher Dichte umhüllt, die durch eine Edelstahlpanzerung geschützt ist. Der Innenbehälter verfügt über einen Kühlmantel mit integrierten digitalen Temperatursendern für eine konstante Temperaturverfolgung. Industrielle Kühlmaschinen: Das System ist mit einem Hochleistungskühler mit einer Leistung von 15 t/h (HP) (415 t/h) gekoppelt, der eine Kühlleistung von 50.000 t/h (W/H) und einen Kaltwasserdurchfluss von 8 m ^ 3 t/h liefert. Da der Kühler mit einer wässrigen Glykollösung betrieben wird, läuft er automatisch parallel zu den Prozessanforderungen und hält das Harz innerhalb seiner sicheren Niedertemperatur-Flüssigkeitsschwelle. 3. Zweistufiges Hochgeschwindigkeits-Vakuumpaket und Sicherheitsverriegelungen in Industriequalität Zweistufiges Vakuum-Array: Das System umfasst eine primäre 2X-70-Drehschieber-Vakuumpumpe, die von einem ZJ-150-Roots-Gebläse mit hoher Kapazität unterstützt wird und eine Spitzenpumpgeschwindigkeit von 300 text{ L/S}$ erreicht. Ein Hochleistungs-Vakuumpuffertank ist vor den Pumpen positioniert, um verdampften Harznebel effektiv aufzufangen und so interne Pumpenkomponenten zu schützen. Elektrische Architektur nach europäischem Standard: Die zentralisierte Strom- und Steuerkonsole arbeitet mit einem lokalen dreiphasigen Vierleiternetz mit 415 Hz und 415 Hz und verfügt über erstklassige Niederspannungs-Schaltanlagenkomponenten von Schneider. Eine ausfallsichere Logik ist im System fest verdrahtet: Der Hydraulikmechanismus wird automatisch isoliert, wenn die Verriegelungszähne falsch positioniert sind, und die Hauptabdeckung bleibt mechanisch verriegelt, bis der gesamte Innendruck vollständig abgelassen ist, wodurch menschliches Versagen verhindert wird.

Brancheneinblick: Strenge Anforderungen an Materialpräzision beim Wärmeaustausch und in der Fertigung In der modernen industriellen Fertigung, in Automobil-Wärmeaustauschsystemen (z. B. Kondensatoren und Verdampfern) und in der Präzisionsverarbeitung elektronischer Rohre bestimmen die Toleranzen der chemischen Zusammensetzung, die Genauigkeit der physikalischen Abmessungen und die Integrität der Umhüllung von Aluminiumlegierungsbändern und -folien die Ausbeute beim anschließenden Stanzen, Formen und Löten. Handelsübliche Qualitäten erfüllen häufig nicht gleichzeitig die Anforderungen an hohe Festigkeit, Korrosionsschutz und spezifisches Hartlöten. WONDERY erfüllt diese kritischen Anforderungen durch spezielle Walz- und Mehrschichtbeschichtungstechnologien im Mikrometerbereich. Technische Lösungen und parametrisierte Beweise 1. Premium 3003 Aluminiumlegierungsstreifen (Aluminiumspule) Um Zugfestigkeit und Duktilität beim kontinuierlichen Stanzen in Einklang zu bringen, hat WONDERY eine strenge Kontrolle der Kornstruktur für die 3003-Legierung eingeführt: Walzen mit mehreren Spezifikationen: Dieses Projekt umfasste die gleichzeitige Lieferung von zwei unterschiedlichen Breiten von Hochleistungscoils derselben Qualität (Aluminiumlegierung 3003). Die Spezifikationen sind: Dicke 1,5 mm / Breite 38 mm (Innendurchmesser: 500 mm) und Dicke 1,5 mm / Breite 16 mm (Innendurchmesser: 500 mm), wobei für jede Spezifikation 15 Rollen (insgesamt ca. 1200 kg) geliefert werden. Qualitätskonsistenz: Das Präzisionswickeln garantiert gratfreie Kanten und Dickentoleranzen im Mikrometerbereich über Hunderte von Metern Abwickelzeit und verhindert so Bandbruch oder vorzeitigen Matrizenverschleiß beim Hochgeschwindigkeitsstanzen. 2. Advanced 4343/3003/4343 Dreischichtige beschichtete Aluminiumfolie (Aluminiumstreifen) Die größte Herausforderung bei der Herstellung von Wärmetauscherrippen und -rohren liegt in der Lötleistung. WONDERY löste dieses Problem durch die Bereitstellung hochleistungsfähiger plattierter Sandwichmaterialien: Strukturelle Zusammensetzung: Verfügt über eine mehrschichtige Verbundstruktur aus Aluminiumlegierung 4343/3003/4343 mit einer Dicke von nur 0,1 mm und einer Breite von 16 mm (Innendurchmesser: 200 mm). Insgesamt wurden 25 Rollen (~1000 kg) geliefert. Optimierung des Lötprozesses: Die Kernschicht (3003) bietet hervorragende strukturelle Festigkeit und Korrosionsbeständigkeit, während die äußeren Mantelschichten (4343) als Füllmetalle mit niedrigem Schmelzpunkt fungieren. Beim Hartlöten unter kontrollierter Atmosphäre (CAB) oder Vakuumlöten schmelzen die äußeren Schichten und bilden nahtlose Verbindungen, während der Kern intakt bleibt, wodurch das Risiko kalter Verbindungen oder Undichtigkeiten ausgeschlossen wird. Bindungsintegrität: Durch den Einsatz fortschrittlicher Heißwalzbindung wird eine Grenzflächenverschmelzung auf molekularer Ebene erreicht, wodurch jegliche Delamination bei der anschließenden Reduzierung auf 0,1 mm verhindert wird. 3. 0,08 mm ultradünne Kühleraluminiumfolie Ultradünne Verarbeitung: Für die hocheffiziente Herstellung von Kühlrippen lieferte WONDERY Folie aus Aluminiumlegierung 3003 mit einer ultradünnen Spezifikation von 0,08 mm Dicke und 44 mm Breite (Innendurchmesser: 200 mm), insgesamt 25 Rollen (~1000 kg). Verpackung und Schutz: Da 0,08-mm-Folie sehr anfällig für Faltenbildung und Beschädigung ist, wurde eine standardisierte feuchtigkeits- und schlagfeste Rollenverpackungsmethode eingeführt, die das Gewicht der Einheit auf ca. 40 kg/Rolle, um perfekte Kanten und keine Oxidation bei der Ankunft zu gewährleisten. Lieferbedingungen und Geschäftsbedingungen WONDERY hält sich strikt an die internationalen Handelsprotokolle, um eine nahtlose und transparente Erfüllung der Lieferkette zu gewährleisten: Handelsbegriff: FOB Shanghai, was flexible Logistikvereinbarungen für globale Käufer ermöglicht. Vorlaufzeit: Das vollständige Präzisionswalzen, Schneiden, Qualitätsprüfen und Verpacken wurde innerhalb von 30 Tagen nach Erhalt der Anzahlung abgeschlossen. Versandstrategie: Der Versand erfolgt über einen zentralen Versand (Teilversand ist nicht zulässig), um sicherzustellen, dass die gesamte Charge gleichzeitig eintrifft und die Homogenität der Rohstoffe für die Produktionslinie des Kunden gewährleistet bleibt.
