Imprägnierung mit Motorvakuum
, Prozess der Vakuumimpregnierung von Transformatoren
, Dia 500 - 5000 mm Vakuum-Imprägnierungsverfahren
Vakuum Imprägnierung des Motors, Vakuum Imprägnierung Prozess für Transformatoren
1Was ist ein Vakuumimpregnierungsprozess?
Das Vakuumimpregnierungsprozess kann für die Isolierung und Imprägnierung von elektrischen Spulen wie
als Mikromotoren, Transformatoren, Leistungstransformatoren usw.
die Füllgeschwindigkeit erhöhen und somit die allgemeine mechanische Festigkeit, Isolierfestigkeit, Feuchtigkeit und
Schimmelwiderstand von elektrischen Spulen.

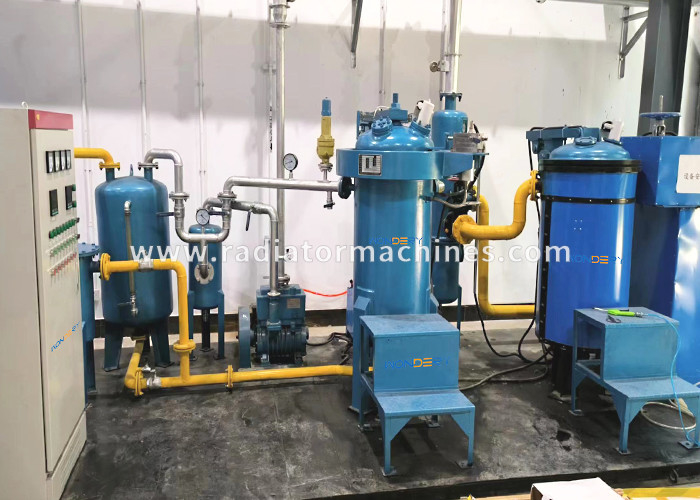

Ausrüstung für die Vakuumimpregnierung, auch als Vakuumimpregnierungsmaschine für Lack oder Vakuumdruck bezeichnet
Imprägnierungsmaschine (VPI): Das Prinzip besteht darin, das zu verarbeitende Werkstück in einen Vakuumbehälter zu legen,
und durch Staubsaugen Feuchtigkeit, Luft und andere flüchtige Stoffe aus dem Werkstück entfernen und dann die
Lücken mit isolierenden Materialien.
2. Technische Parameter der Vakuum-Imprägnierungsanlage für Lacke
|
Vakuum-Imprägnierbehälter:
Tankgröße: Φ500-5000 mm (auf Anpassung)
Verwendete Materialien: (nach den Normen für Druckbehälter).
Kopf: 16MnR.
16MnR.
Flansche: Q235-B Schmiede.
Arbeitsdruck: 0,6 MPa (steuerbar und einstellbar).
Arbeitsvakuum:100Pa (verstellbar)
Hydraulischer Tankdeckelöffnungs- und -schließmechanismus mit Sicherheitsverbindung;
Resin-Rückgabe-Methode: Rückgabe des unteren Harzes.
Druckmittel: kann Stickstoff oder Druckluft sein;
Anbauform: vertikal.
|
|
Harzspeichersystem für VPI-System:
Größe: Dia500-5000mm (auf maß)
Verwendete Materialien:
Der Prüfstand ist in der Lage, die Prüfungen in einem bestimmten Bereich durchzuführen.
Arbeitsvakuum: - 0,095 Mpa, Anlageform: vertikal;
Rührgerät: 25 bis 36 Rpm;
Heiz- und Kühlfunktion (über Thermoöl)
|
| Vakuumsystem, 1 Satz |
| Vakuumpuffersystem, 1 Satz |
| Harzfiltersystem, 1 Satz |
| Rückkehrharzsystem, 1 Satz |
|
Hydraulisches System
Konstruktionsdruck 16 MPa, Betriebsdruck ≤ 12 MPa.
|
| Heizungsanlage mit thermischem Öl, 1 Satz |
| Steuerungssystem, 1 Satz |
3. Inbetriebnahme
Die Maschine zur Vakuumimpregnierung mit Motorspirale ist vor der Lieferung fertig getestet und alle Geräte sind bereits
für Vakuumimpregnationsgeräte mit einem Durchmesser von weniger als 1000 mm auf einer Gesamtbasisplatte installiert.
Die Maschine ist einsatzbereit, wenn der Strom angeschlossen ist.
Für Lack-Vakuum-Imprägnierungssystem mit einem Durchmesser größer als 1000 mm, würden wir unsere Ingenieure an Kunden senden
Standort für die Installation und Inbetriebnahme.
